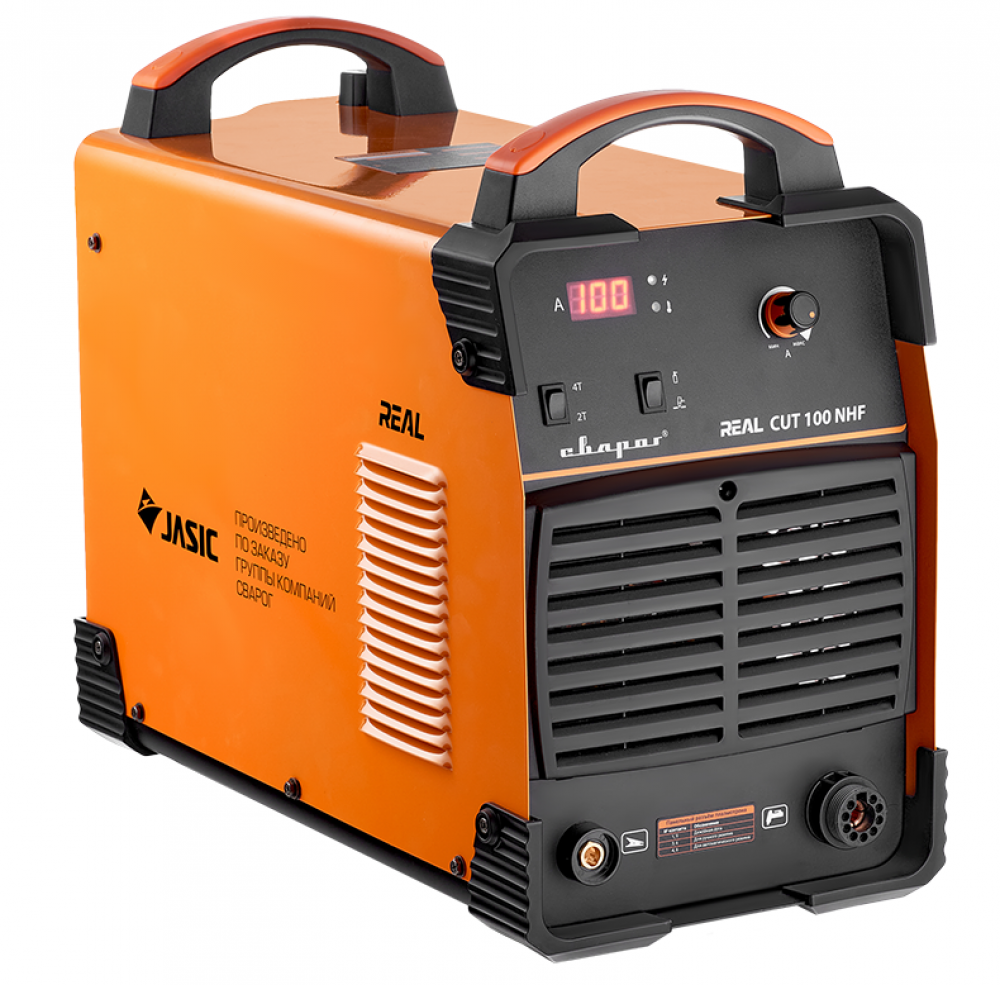

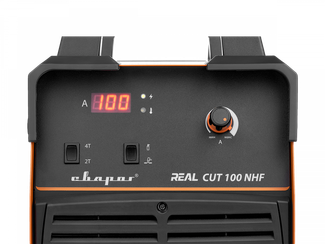

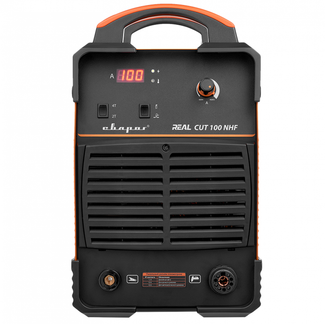

Сварог REAL CUT 100 NHF (L22101)
Артикул: 00000096664
Артикул: 00000096664
Гарантия лучшей цены
на оборудование Сварог
на оборудование Сварог
Мало
- Бесплатная доставка по России
- Гарантия 5 лет + 1 год в подарок
Цена с НДС:
173 065 р.
Рассрочка без переплаты
от 28845 руб./мес.!
Нашли дешевле?
Краткое описание Сварог REAL CUT 100 NHF (L22101)
Сварог REAL CUT 100 NHF - это современный высокотехнологичный аппарат для плазменной резки с пневматическим способ поджига пилотной дуги. Аппарат работает от трехфазной сети (380 В +/- 15%), потребляемая мощность 20 кВА. Ток реза регулируется в диапазоне от 20 А до 100 А. При полной загрузке (ПН 100%) максимальный ток реза составляет 80 А. Толщина реза очищенной заготовки в ручном режиме достигает 35 мм. Также, аппарат подходит для работы с ЧПУ. В Сварог REAL CUT 100 NHF реализована проверка давления газа, встроенный фильтр-регулятор, автоматическая идентификация типа плазмотрона (ручной или автоматический). В комплекте к аппарату идет плазменный резак, клемма заземления и стартовый комплект расходных материалов.
Подходит для работы с ЧПУ (Пневматический поджиг дуги)
Одна из главных особенностей пневмоподжига - отсутствие электромагнитных помех при появлении пилотной дуги, благодаря технологии подвижного электрода. В отличие от контактного, при пневматическом и высокочастотном поджиге дуга возникает внутри самого плазмотрона, между электродом и соплом. В случае с высокочастотным поджигом, для преодоления расстояния между между электродом и соплом требуется большое количество энергии, которое создает помехи на электронных устройствах. Пневмоподжиг позволяет значительно уменьшить помехи, что немаловажно при работе плазмореза в комплексе ЧПУ.
Проверка давления газа
В аппарате реализована предварительная проверка рабочего давления. Для этого оператору достаточно нажать на кнопку проверки газа на плазмотроне, после чего начнется подача сжатого воздуха без образования дежурной дуги. В случае если поданного давления не хватит на размыкание катода и сопла, оператор сможет принять необходимые меры по устранению неполадок и избежать брака заготовки.

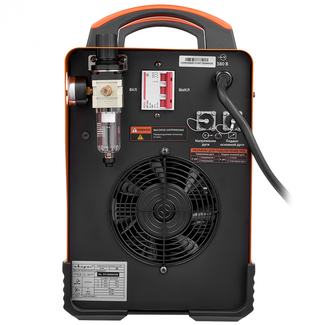

Встроенный в аппарат фильтр-регулятор
В аппарат сразу встроен фильтр регулятор. Регулятор нужен для поддержки давления поступающего в систему плазменной резки режущего газа, обеспечивая высокое качество реза заготовок любого типа. Вам не потребуется дополнительное оборудование для очистки воздуха и регулировки давления.
Толщина реза до 35 мм
Сварог REAL CUT 100 NHF специализируется на раскрое широкого спектра токопроводящих материалов: оцинкованной стали, меди, алюминия, латуни, и сплавов различных составов. Благодаря достаточно большой мощности (ток реза до 100 А), аппарат может прорезать очищенные металлические заготовки толщиной до 35 мм.
Безопасное подключение плазмотрона
Плазмотрон подсоединяется к аппарату Сварог REAL CUT 100 NHF через один центральный адаптер, что упрощает процесс подключения и настройки резака.
Универсальный разъём для подключения ЧПУ
Сварог REAL CUT 100 NHF предназначен как для ручной резки, так и для раскроя металла в составе ЧПУ. Для использования совместно с ЧПУ аппарат оснащен универсальным разъемом для безопасного и удобного подключения.
Определение типа плазмотрона
Сварог REAL CUT 100 NHF автоматически определяет тип плазмотрона сразу при его подключении, упрощая для оператора настройку аппарата.
Ключевые особенности:
- Пневматический поджиг дуги
- Проверка давления газа
- Встроенный фильтр-регулятор
- Толщина реза до 35 мм
- Безопасное подключение плазмотрона через центральный адаптер
- Разъёмы для подключения ЧПУ
- Определение типа плазмотрона (ручной/автоматический)
Комплект поставки:
- Инверторный аппарат для воздушно-плазменной резки - 1 шт.
- Плазменный резак CSP100, 6 м - 1 шт.
- Клемма заземления в сборе с кабелем, 3,0 м - 1 шт.
- Комплект ЗИП - 1 шт.
- Руководство по эксплуатации - 1 шт.
- Паспорт - 1 шт.
Характеристики Сварог REAL CUT 100 NHF (L22101)
Основные параметры
| Напряжение сети: | 380 В (323-437) |
| Ток резки: | 20 - 100 A |
| Максимальная толщина реза: | 35 мм |
| Тип охлаждения:
?
Тип охлаждения. Сегодня представлены сварочные аппараты с водяным, воздушным, а также комбинированным охлаждением. К примеру, силовой блок сварочного аппарата охлаждается при помощи вентилятора, а сама горелка при помощи водяного охлаждения. При помощи воздушного охлаждения температура внутренних элементов инвертора всегда будет под контролем, а пропускаемый через изолированный канал охлаждения воздух позволяет избежать попадания абразивной пыли или частиц грязи. Циркуляционное водяное охлаждение сварочной горелки позволяет работать без перерывов при ПН=100 % с высокомощными инверторами TIG или MIG/MAG сварки, в которых рабочий диапазон тока достигает 300-600 А.
|
Воздушное |
Дополнительные параметры
| Класс защиты:
?
Степень защиты (IP). Этот параметр указывает на степень защищенности сварочного аппарата от воздействия внешних факторов. Чем выше это значение, тем устройство надежней и его можно использовать практически в любых условиях при повышенной влажности или запыленности.
|
IP21S |
| Коэффициент мощности (COS?):
?
Коэффициент мощности (сos φ). Этот параметр указывает на отношение активной мощности сварочного аппарата к его полной составляющей мощности. Чем ближе коэффициент мощности к значению 1, тем больше потребляемой электроэнергии будет уходить на выполнение работы и меньше на дополнительные нагрузки на электросеть. К примеру, при cos ф – 0,93 (7 % - реактивная мощность, 93 % - активная полезная мощность).
|
0.70 |
| КПД:
?
Коэффициент полезного действия КПД (%). Чем ближе данное значение к 100 %, тем более эффективно будет работать сварочный аппарат, поскольку больше потребляемой электроэнергии будет уходить на выполнение работы и меньше тратиться вхолостую.
|
85 |
| Потребляемая мощность:
?
Потребляемая мощность (кВа). Параметр, от которого зависит расход электроэнергии при осуществлении работ и, соответственно, ее стоимость.
|
20 кВА |
| Артикул: | 00000096664 |
| Габаритные размеры:
?
Габаритные размеры (мм). Габаритные размеры определяют компактность и мобильность устройства. Соответственно, чем они меньше, тем меньше места будет занимать сварочный аппарат, и тем удобней будет с ним передвигаться при работе.
|
568×259×446 |
| Вес:
?
Вес (кг). Вес сварочного аппарата часто определяет работы, которые с его помощью можно выполнять. Если легкие аппараты можно переносить с места на место (некоторые из них оснащены ремнями для ношения на плече), то более тяжелые модели требуют стационарного расположения. При этом некоторые модели тяжелых аппаратов оснащаются колесами для более удобной транспортировки и пультами дистанционного регулирования сварочных параметров.
|
27 кг. |
| Класс изоляции:
?
Класс изоляции. Данный параметр характеризует максимальный предел стойкости материалов при нагреве внутри сварочного аппарата. Всего представлено 7 классов изоляции. Минимальный Y – 90 °С (изоляция из хлопка, целлюлозы, шелка), максимальный С – более 180 °С (изоляция из кварца, стекла, керамики их комбинаций).
|
F |
| Потребляемый ток:
?
Потребляемый ток (А). От этого параметра зависят требования к питающей электросети при осуществлении сварочных работ. К примеру, при сварке электродом диаметром 3 мм потребляемый ток составляет 15-20 А, но уже при сварке электродом диаметром 4 мм этот параметр возрастает до 25-30 А. Поэтому если у вас стоит автомат защиты на 20 А, а потребляемый ток аппарата значительно выше, автомат может выбить во время сварки.
|
30.70 А |
| Ток резки при ПВ 100%: | 80 А |
| Гарантийный срок:
?
Срок службы (лет). Данный параметр указывает на гарантированный период эксплуатации устройства, который подтвержден заводом изготовителем.
|
5 |
| ПВ %:
?
Продолжительность нагрузки (%). Данный параметр имеет обозначение «ПН» или «ПВ» и обозначает продолжительность непрерывной работы сварочного устройства при разных нагрузках. Чем выше это значение, тем дольше можно выполнять сварочные работы без дополнительных перерывов.
|
60 |
| Частота сети, Гц: | 50 Гц |
| Способ возбуждения дуги | пневмоподжиг |
*Внимание: описание и характеристики товара носят информационный характер и могут отличаться от представленных в технической документации производителя. Убедительно просим Вас при покупке проверять наличие желаемых функций и характеристик.
Расчёт доставки
Оцените работу этого аппарата в нашем демо-зале
Чтобы принять взвешенное решение о покупке, лучше сравнить разные модели оборудования в работе. Приезжайте в наш демонстрационный зал и у Вас будет такая возможность.
Почему купить Сварог REAL CUT 100 NHF (L22101) нужно именно у нас?
- Бесплатная доставка Сварог REAL CUT 100 NHF (L22101) в любой город России.
- Дополнительно +1 год полной гарантии на Сварог в подарок.
- Для юр.лиц - полный комплект документов. Торг-12 + Счет-фактура. Стоимость оборудования указана с НДС.
- Лучшие цены которые Вы можете найти :)
Сертификаты и учредительные документы
Аналоги плазмореза Сварог REAL CUT 100 NHF (L22101)
Этот товар |
Аналоги |
|||||
 |  |  |  |  |  | |
| Сварог REAL CUT 100 NHF (L22101) | Triton CUT 100 PN CNC | Triton CUT 70 PN | Fubag PLASMA 100 T + горелка FB P100 6m | Grovers CUT100S | HUGONG INVERCUT 100 III | |
| 173 065 р. | 218 000 р. | 157 400 р. | 247 670 р. | 168 000 р. | 151 074 р. | |
| Напряжение сети, В | 380 | 380 | 380 | 380 | 380 | 380 |
| Ток резки макс, А | 100 | 105 | 75 | 100 | 100 | 100 |
| Максимальная толщина реза, мм | 35 | 50 | 35 | 30 | 40 | 40 |
| ПВ, % | 60 | 100 | 100 | 100 | 60 | 60 |
| Потребляемая мощность, кВт | 20 | - | - | - | 16,25 | 18,5 |
| Способ возбуждения дуги | пневмоподжиг | пневмоподжиг | пневмоподжиг | пневмоподжиг | пневмоподжиг | высокочастотный |
| Охлаждение | Воздушное | Воздушное | Воздушное | Воздушное | Воздушное | Воздушное |
| Напряжение холостого хода, В | - | 290 | 290 | - | 300 | 284 |
| Гарантия, лет | 5 | 5 | 5 | 2 | 1 | 5 |
| Класс защиты | IP21S | IP 21 | - | - | IP23 | IP21S |
| Вес, кг | 27 | 55 | 19 | 23 | 25 | 38 |
| Габаритные размеры, мм | 568×259×446 | 580x300x600 | 540x240x480 | 700x300x540 | 530x250x400 | 576х300х675 |
Отзывы о аппарате плазменной резки Сварог REAL CUT 100 NHF (L22101)
Со своими задачами справляется. Прорезает саниметра четыре. Есть встроенный регулятор давления. Автоматически видит какой резак подключен - ручной или автоматический. Своих денег стоит однозначно.
Мне кажется неоправданно дорогой, но это пожалуй его единственный недостаток. Себе бы такой не взял, а на работе подключили к станку и режем. Неплохой резак в комплекте. Есть встроенный регулятор давления.
При распаковке заметил царапину на корпусе. Но да ладно, подарки на 10 тысяч при покупке скрасили эту мелочь. В остальном пожаловаться не на что. Пневматический поджиг, предпроверка газа, совместимость с ЧПУ.
Есть всё что нужно. Одинаково хорошо режет и медь, и нержавейку и оцинкованную сталь.
Очень чисто режет даже толстые заготовки! Пневмоподжиг. Подходит для резки с ЧПУ. Удобно расположен разъем для подключения проводов ЧПУ. Расходников хватает надолго, почти не перегревается.
Профессиональный аппарат, уверенно режет заготовки любой сложности. Сам регулирует давление поступающего воздуха - не пришлось специально брать отдельные фильтры.
