Helvi PC EVO 69 Аппарат предназначен для воздушно-плазменной резки металлов толщиной до 30мм как в ручном режиме, так и в составе автоматизированных комплексов резки с ЧПУ. Helvi PC EVO 69

Плазморез Helvi PC EVO 69

Артикул: 99835041
Артикул: 99835041
Гарантия лучшей цены
на оборудование Helvi
В наличии:
Мало
  • Helvi PC EVO 69
  • Helvi PC EVO 69
  • Helvi PC EVO 69
  • Helvi PC EVO 69
  • Helvi PC EVO 69
  • Helvi PC EVO 69
  • Helvi PC EVO 69
  • Helvi PC EVO 69
    • Бесплатная доставка по России
    Цена: 158 813 р.

    Краткое описание Helvi PC EVO 69

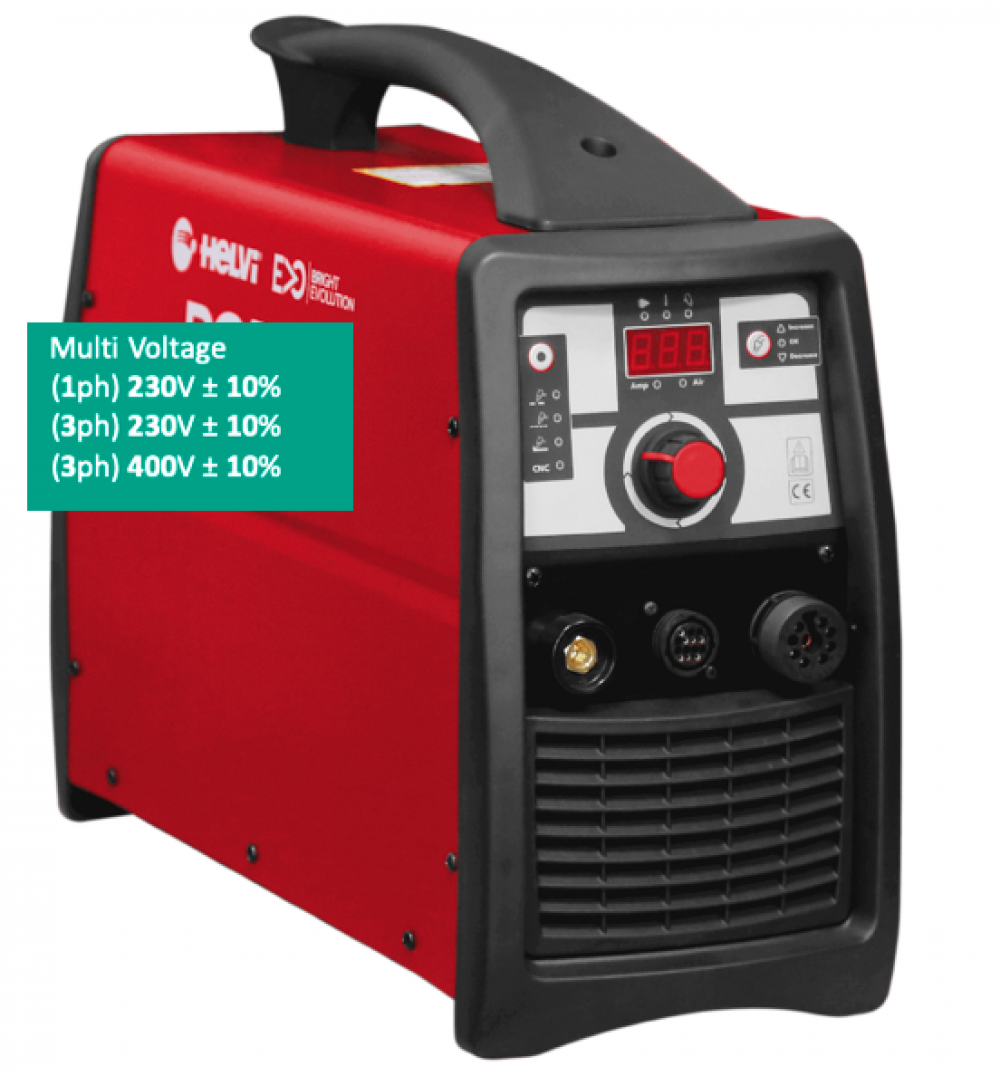

    Аппарат предназначен для воздушно-плазменной резки металлов толщиной до 30мм как в ручном режиме, так и в составе автоматизированных комплексов резки с ЧПУ. Отличительной особенностью РС EVO 69 является возможность работать как от однофазной электрической сети (1ph) 230V, так и от трёхфазной (3ph) 230V/(3ph) 400V. Источник плазмы РС EVO 69 Helvi адаптирован для питания от нестабильных источников и способен сохранять работоспособность при колебаниях питающего напряжения в пределах ± 10% от номинала.

    Особенности конструкции:

    • инверторная схема на основе IGBT модулей
    • цифровая индикация тока резки
    • светидиодная индикация режимов
    • система термозащиты
    • система аварийного отключения пилотной дуги
    • система компенсации колебаний входного напряжения
    • встроенный фильтр-регулятор давления сжатого воздуха
    • цифровая индикация значения рабочего давления
    • режим "РЕЗКА СЕТКИ" с постоянным поджигом дуги
    • режим "СТРОЖКА"
    • режим предпродувки перед поджигом дуги
    • ПНЕВМО ПОДЖИГ дуги (without HF)
    • разъем CNC для интеграции в системы ЧПУ
    • встроенный делитель напряжения режущей дуги 1/20 и 1/50
    • удобный отсек для ЗИП в корпусе аппарата
    • малый вес
    Интеграция PC EVO 69 в системы автоматизированной резки с ЧПУ
    Большинство аппаратов воздушно-плазменной резки построено по схеме с высочастотным поджигом (ВЧ-поджиг) дежурной дуги. ВЧ-поджиг оказывает негативное влияние на систему с ЧПУ, приводит к сбоям, ошибкам в работе и даже к выходу из строя элементов систмы с ЧПУ. В PC EVO 69 данной проблемы нет. В PC EVO 69 HELVI реализован пневмоподжиг дежурной дуги (NO HF), что гарантирует безопасную и стабильную работу систем с ЧПУ. Для интеграции с автоматическими системами на передней панели PC EVO 69 размещен 14-pin разъем CNC. Разъем обеспечивает: подачу на источник команды от ЧПУ на поджиг дуги, вывод сигнала ARC ON для ЧПУ, вывод напряжения сварочной дуги для систем управления высотой резака ТНС (Torch Height Control).

    PC EVO 69 оснащен встроенным делителем напряжения режущей дуги. Делитель напряжения необходим для сопряжения источника плазмы с системой управления высотой резака ТНС. Делитель снижает напряжение дуги до безопасного для системы ТНС уровня. Возможно два режима работы делителя: 1/20 и 1/50. Изменение режима делителя производится перепайкой перемычки на плате делителя (см. фото ниже). Выбор режима работы делителя производится исходя из напряжения холостого хода источника U0 = 380В и верхнего предела напряжения контроллера ТНС, с которым сопрягается PC EVO 69. Если выбрать режим делителя 1/20, то максимальное напряжение, которое будет поступать на контроллер ТНС будет равно 19В, если выбрать режим 1/50 то напряжение будет равно 7,В. ВНИМАНИЕ! Ошибка в выборе режима делителя может привести к выходу из строя контроллера ТНС.

    Для полноценного функционирования аппарата воздушно-плазменной резки PC EVO 69 необходима подача сжатого воздуха. Сжатый воздух должен быть очищен от влаги, масла и посторонних примесей. Кол-во воздуха не менее 220 л/мин. От качества сжатого воздуха напрямую зависит эффективность и качество реза, а также ресурс расходных материалов и комплектующих плазменной горелки. Требования к сжатому воздуху для различных режимов работы PC EVO 66 приведены в таблице ниже.

    Комплект поставки: источник РС EVO 69, обратный кабель, документация.

    Характеристики Helvi PC EVO 69

    Основные параметры

    Напряжение сети: 220/380 В
    Ток резки: 20 - 60 A
    Максимальная толщина реза: 26 мм
    Напряжение холостого хода:
    ?
    Напряжение холостого хода (В) – напряжение, подающееся на деталь перед тем, как вы преступите к сварке. Данный параметр влияет на скорость и безопасность возбуждения дуги. Чем выше его значение, тем быстрее и легче происходит возбуждение дуги, но больше опасность поражения электрическим током.
    380 В

    Дополнительные параметры

    Класс защиты:
    ?
    Степень защиты (IP). Этот параметр указывает на степень защищенности сварочного аппарата от воздействия внешних факторов. Чем выше это значение, тем устройство надежней и его можно использовать практически в любых условиях при повышенной влажности или запыленности.
    IP22S
    Потребляемая мощность:
    ?
    Потребляемая мощность (кВа). Параметр, от которого зависит расход электроэнергии при осуществлении работ и, соответственно, ее стоимость.
    8.60 кВА
    Артикул: 99835041
    Габаритные размеры:
    ?
    Габаритные размеры (мм). Габаритные размеры определяют компактность и мобильность устройства. Соответственно, чем они меньше, тем меньше места будет занимать сварочный аппарат, и тем удобней будет с ним передвигаться при работе.
    495x195x395
    Вес:
    ?
    Вес (кг). Вес сварочного аппарата часто определяет работы, которые с его помощью можно выполнять. Если легкие аппараты можно переносить с места на место (некоторые из них оснащены ремнями для ношения на плече), то более тяжелые модели требуют стационарного расположения. При этом некоторые модели тяжелых аппаратов оснащаются колесами для более удобной транспортировки и пультами дистанционного регулирования сварочных параметров.
    24.30 кг.
    Расход воздуха: 220 л/мин
    Давление воздуха: 5 Бар
    Класс изоляции:
    ?
    Класс изоляции. Данный параметр характеризует максимальный предел стойкости материалов при нагреве внутри сварочного аппарата. Всего представлено 7 классов изоляции. Минимальный Y – 90 °С (изоляция из хлопка, целлюлозы, шелка), максимальный С – более 180 °С (изоляция из кварца, стекла, керамики их комбинаций).
    H
    ПВ %:
    ?
    Продолжительность нагрузки (%). Данный параметр имеет обозначение «ПН» или «ПВ» и обозначает продолжительность непрерывной работы сварочного устройства при разных нагрузках. Чем выше это значение, тем дольше можно выполнять сварочные работы без дополнительных перерывов.
    35
    Частота сети, Гц: 50/60 Гц
    Plasma ток при ПВ 35%: 60 А
    Толщина реза на пробой: 16 мм
    Способ возбуждения дуги пневмоподжиг


    *Внимание: описание и характеристики товара носят информационный характер и могут отличаться от представленных в технической документации производителя. Убедительно просим Вас при покупке проверять наличие желаемых функций и характеристик.
