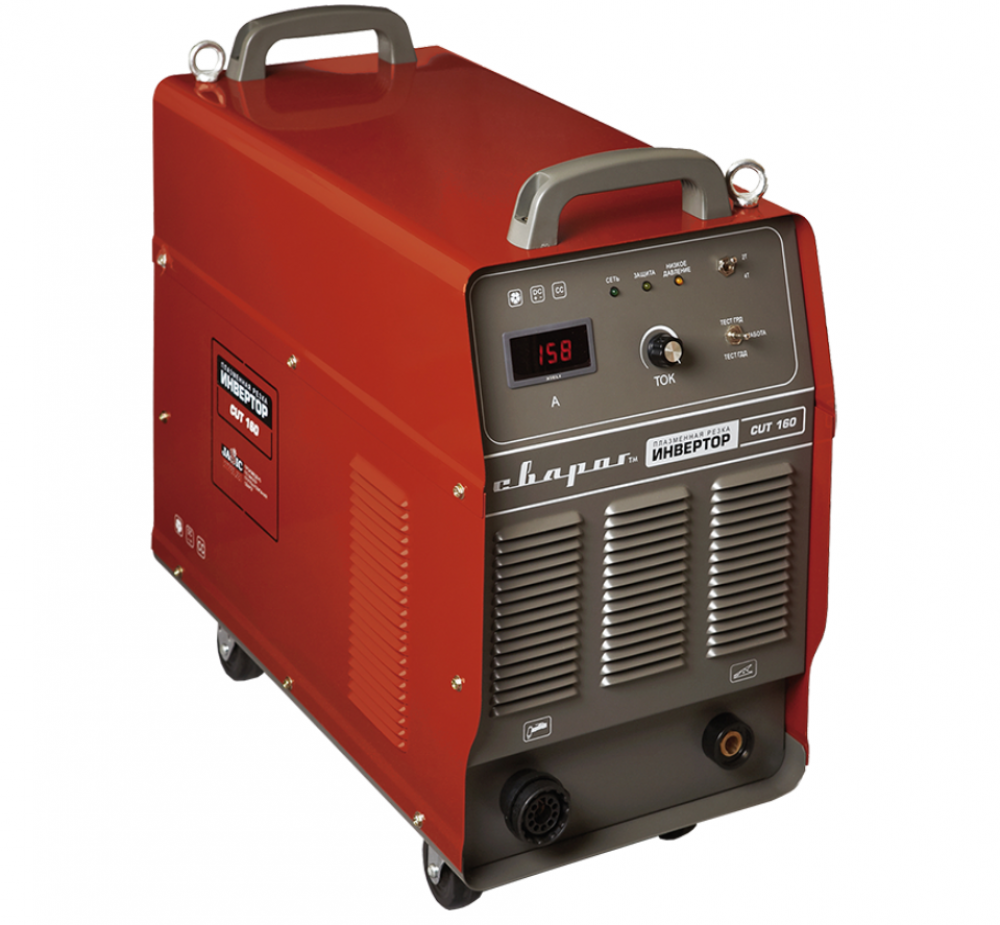

Плазморез Сварог CUT 160 (J47)

Для особо жестких условий эксплуатации компания «Сварог» выпустила инвертор CUT 160 (J47), который гарантирует высококачественную и интенсивную воздушно-плазменную резку и раскрой всех типов металлических изделий, в том числе меди, алюминия и титана, а также сплавов на их основе. Передовая инверторная технология на IGBT транзисторах и улучшенная система вентиляции обеспечивают идеальные технические параметры и длительную работу аппарата. Высокочастотное возбуждение дуги, режимы 2Т/4Т, широкий диапазон тока 30–160 А, трехфазное питание 380 В гарантируют максимально эффективный и качественный раскрой металлов толщиной до 55 мм с идеальной кромкой. Автоматическая защита от перегрузки, функция S, ударопрочный корпус позволяют безопасно работать с CUT 160 (J47) в любых условиях.

Инверторная технология на IGBT транзисторах

Профессиональный аппарат CUT 160 (J47) построен на высокомощных и надежных IGBT транзисторах компании SIEMENS. В конструкции инвертора используется электронная схема управления. Благодаря этому аппарат демонстрирует высокий КПД и коэффициент мощности, а также отличается небольшими габаритами. IGBT модули имеют сниженное тепловыделение при работе на предельных нагрузках и обеспечивают высокие технические параметры при интенсивной эксплуатации.

Высокоэффективный плазменный раскрой

Мощный аппарат CUT 160 (J47) позволяет обрабатывать практически все типы металлов из разных марок сталей. При этом резчику достаточно обеспечить подачу сжатого воздуха с номинальным давлением от 0,7 МПа и скоростью подачи от 350 л/мин. Инвертор поддерживает работу как от компрессоров достаточной мощности, так и от центральной магистрали со сжатым воздухом. Наличие осциллятора (функция HF) гарантирует всегда быстрый и легкий розжиг факела высокочастотными импульсами напряжения. В инверторе предусмотрен режим 2Т для выполнения коротких идеальных резов, а также режим 4Т, который позволяет получить ровный и качественный раскрой длинной протяженности. Стоит отметить, что благодаря широкому диапазону рабочего тока 30–160 А с помощью CUT 160 (J47) можно выполнять профессиональный раскрой как листовых металлов, так и толстостенных изделий толщиной до 55 мм. Высокая и точная концентрация выделяемого тепла плазменной дугой позволяет резчику выполнять качественный раскрой под тупым или острым углом 5° и 10°. Благодаря этому возможно формировать кромку с обратным углом к резаку. Такой вид раскроя металла наиболее часто используется при демонтаже или сборе металлоконструкций с множеством соединений и ребер жесткости. При этом готовый рез практически не требует доработки. Плазменная резка значительно эффективнее, безопаснее и экономичнее, чем другие методы термического раскроя и не требует использования в процессе работы баллонов с кислородом и горючие газы, что делает процесс взрывобезопасным и универсальным.

Эргономичная панель управления и питание 380 В

Для энергоснабжения промышленного аппарата CUT 160 (J47) необходимо обеспечить подключение к трехфазной сети 380 В. Кроме этого, устройство имеет электронный блок стабилизации, что исключает влияние питающего напряжения на выходные параметры инвертора. Информативная панель управления оснащена цифровым дисплеем, трехфазным автоматом для отключения/включения аппарата, регулятором тока и двумя отдельными тумблерами для выбора режима 2Т/4Т и проверку на тест газа. Кроме этого, три световых индикатора будут информировать в случае перегрева аппарата или недостаточного давления сжатого воздуха. Надежная защита от поражения током повышает безопасность при работе с CUT 160 (J47). Наличие мощного вентилятора и защиты от перегрева позволяют длительное время работать на предельных нагрузках с высоким показателем ПН до 60 % при I = 160 А. Кроме этого, ударопрочный корпус, изготовленный из листовой стали, отлично противостоит механическим повреждениям. Стоит отметить, что инвертор отличается компактными габаритами и наличием транспортировочных роликов. Кроме этого, две практичные рукоятки и надежные рым-болты позволяют быстро и комфортно перемещать аппарат по производственному участку.

Особенности:

• режимы 2Т/4Т;
• современная инверторная технология на IGBT модулях;
• HF – высокочастотное возбуждение факела;
• диапазон тока 30–160 А;
• раскрой под острым или тупым углом 5° и 10°;
• толщина свариваемого металла до 55 мм;
• питание 380 В;
• возможность использования компрессора;
• защита от поражения электрическим током и перегрева;
• цифровой дисплей и удобная панель управления;
• гарантия 5 лет;
• транспортировочные колеса и рым-болты;
• надежность и безопасность.

Комплект поставки:

• Инверторный аппарат воздушно-плазменной резки - 1 шт
• Плазменный резак в сборе CS 141, 6 м - 1 шт
• Клемма заземления в сборе 200 А, 3 м - 1 шт
• Комплект ЗИП - 1 шт
• Манометр - 1 шт
• Паспорт - 1 шт
• Руководство по эксплуатации - 1 шт
