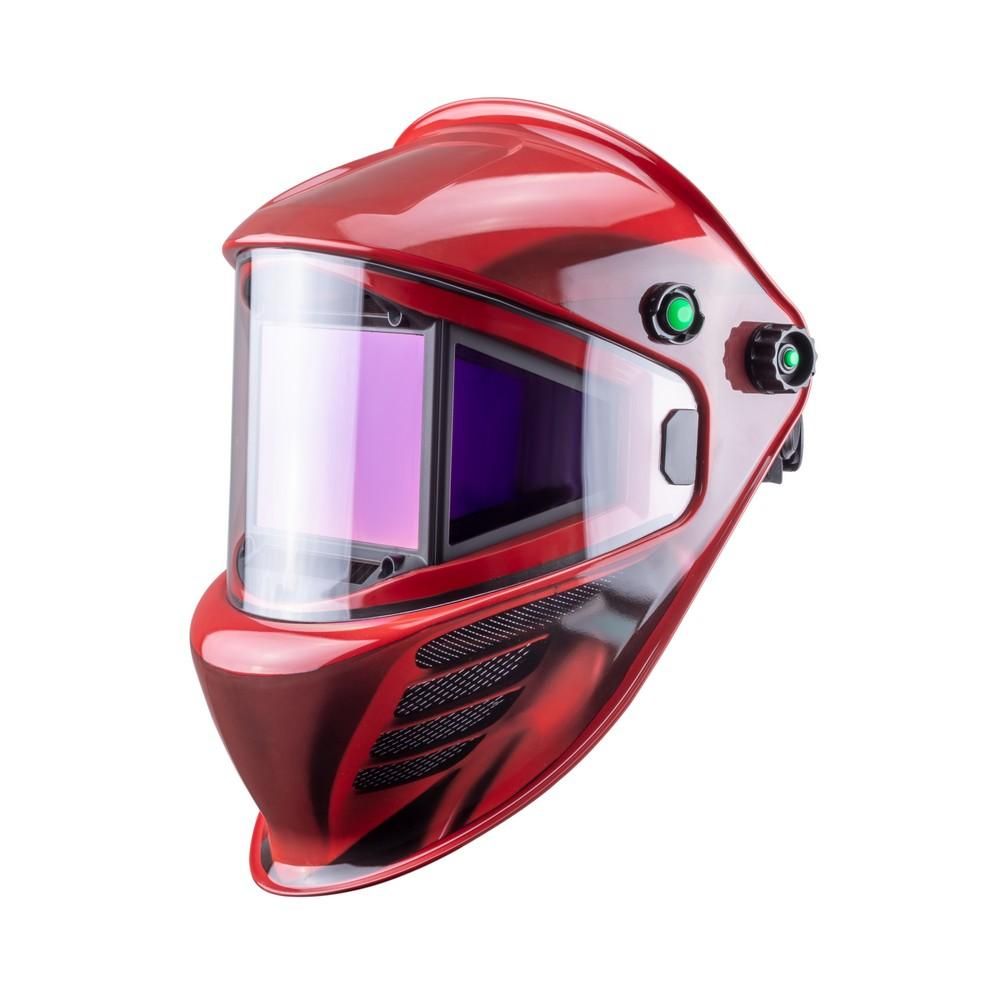

FoxWeld КОРУНД МЕГА КРАСНАЯ

Сварочная маска с автоматическим светофильтром защищает глаза и лицо от вредного ультрафиолетового излучения, искр, брызг расплавленного металла при нормальных условиях сварки. Светофильтр автоматически переключается из светлого состояния в темное при зажигании дуги и возвращается в светлое состояние по окончании сварки. Перед использованием её нужно отрегулировать в соответствии с вашими индивидуальными особенностями: выбрать и установить чувствительность, время задержки светофильтра и положение оголовья.

Особенности:

• Лёгкий и прочный материал маски, негорючий и стойкий к излучению сварочной дуги.
• Маска соответствует современным стандартам качества DIN, ISO, EN379.
• Оптимальный размер смотрового окна обеспечивает максимум комфорта и безопасности при работе, позволяет хорошо видеть не только область сварки, но и окружающее пространство.
• 5 независимых фотодатчиков мгновенно срабатывают при возникновении сварочной дуги и поддерживают закрытое состояние, даже если 4 из 5  датчиков перекрываются каким-либо препятствием. Повышенная чувствительность сенсоров дает исключительную стабильность обнаружения дуги.
• Виды регулировок оголовья с мягкой налобной накладкой:
• Изменение по высоте и диаметру (реечный механизм)
• Установка расстояния от глаз до светофильтра (3 позиции),
• Установка изменения угла опускания маски (5 позиций),
• Фиксация в произвольном положении боковыми «барашками».
• Максимальная постоянная защита от невидимого УФ/ИК DIN 16 излучения дуги гарантирует защиту органов зрения даже при вышедшей из строя управляющей электроники/разряженных элементов питания (зеркальный защитный слой).

Настройка АСФ МАСКИ КОРУНД МЕГА КРАСНАЯ:

Затемнение регулируется только на центральном элементе. Боковые элементы имеют нерегулируемую степень затемнения в рабочем состоянии DIN11.

Всегда меняйте внешние и внутренние защитные стёкла при их износе.

Всегда выключайте светофильтр для экономии заряда элементов питания.

Если маской не пользоваться более 45 минут, после последней сварки, светофильтр выключиться автоматически.

Включение и выключение светофильтра

Для включения нажмите любую кнопку.

Для отключения нажмите и удерживайте более 1,5 сек. кнопку «MODE».

Режим ожидания

Если интенсивность освещения на сенсорах будет ниже 10 lx (единица измерения освещённости), то светофильтр перейдёт в режим ожидания, для включения вынесите маску на свет или нажмите любую кнопку.

После выхода светофильтра из режима ожидания светофильтру может потребоваться 10 секунд для возобновления нормальной работы.

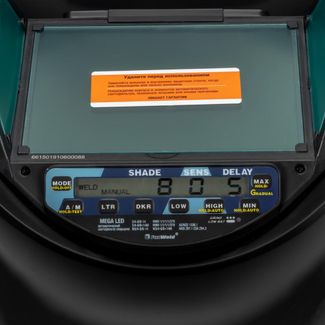

Органы управления.

1. Кнопка MODE (1) – переключает режимы работы АСФ

Однократное нажатие переключает последовательно режимы работы светофильтра, GRIND (Шлифовка) – Weld (Сварка) – CUT (резка). Нажатие более 1,5 сек. выключает светофильтр, для экономии заряда батарей. Включить светофильтр можно нажав на любую кнопку.

2. Кнопка А/М (2) – автоматический/ручной режим настройки затемнения «SHADE»

Однократное нажатие переключает режимы настроек затемнения:

«AUTO» — светофильтр автоматически подбирает степень затемнения для данной яркости. Кнопками «LKR» (3) и «DKR» (4) можно изменить автоматическую степень затемнения от -2 до +2 единиц. «-2» — светлее, «+2» темнее, активен только в режиме сварка «WELD». «MANUAL» — можно установить степень затемнения вручную от 8 DIN до 14 DIN, «LKR» (3) — уменьшает степень затемнения, «DKR» (4) — увеличивает степень затемнения. Нажатие более 1,5 сек и удержание, включает проверку работы режимов светофильтра.

3. Кнопка «LTR» (3) — уменьшение степени затемнения «SHADE».

Однократное нажатие последовательно уменьшает затемнение на 1 единицу. Нажатие более 1,5 сек и удержание, быстро уменьшает степень затемнения.

4. Кнопка «DKR» (4) — увеличение степени затемнения «SHADE»

Однократное нажатие последовательно увеличивает затемнение на 1 единицу. Нажатие более 1,5 сек и удержание, быстро увеличивает степень затемнения.

5. Кнопка «LOW» (5) – уменьшение чувствительности «SENS»

В режиме СВАРКА (WELD) и РЕЗКА (CUT), однократное нажатие последовательно уменьшает чувствительность от 7 до 0, на 1 единицу.

6. Кнопка «HIGH» (6) – увеличение чувствительности «SENS»

В режиме СВАРКА (WELD) и РЕЗКА (CUT), однократное нажатие последовательно увеличивает чувствительность от 0 до 7 на 1 единицу. Нажатие более 1,5 сек., включает и отключает автоматический режим чувствительности, рядом с индикацией «SENS» появляется надпись «AUTO».

7. Кнопка «MIN» (7) – уменьшение задержки открытия светофильтра «DELAY»

В режиме СВАРКА (WELD), однократное нажатие последовательно уменьшает задержку открытия светофильтра от 9 до 0 на 1 единицу. В режиме СВАРКА (WELD), нажатие более 1,5 сек., включает и отключает автоматический режим чувствительности задержку открытия светофильтра, рядом с индикацией «DELAY» появляется надпись «AUTO».

8. Кнопка «MAX» (8) – увеличение задержки открытия светофильтра «DELAY»

В режиме СВАРКА (WELD), однократное нажатие последовательно увеличивает задержку открытия светофильтра от -9 до +9 на 1 единицу. В режиме СВАРКА (WELD), нажатие более 1,5 сек., включает и отключает плавное открытие светофильтра, рядом с индикацией «DELAY» появляется надпись «G».

Индикация на LCD дисплее

9. Индикация режимов работы светофильтра:

Режим (GRIND) — «шлифовка» позволяет отключать АСФ (светофильтр затемняться не будет для использования маски как защитного щитка при резке, шлифовке и т.д. Режим (WELD) – «сварка» активирует работу светофильтра со степенью затемнения от 8DIN до 14DIN, светофильтр будет затемняться при начале сварки. Режим (CUT) – «резка» активирует работу светофильтра со степенью затемнения от 4DIN до 8DIN, для работы при воздушноплазменной резке, газовой резке и т.д. Светофильтр будет затемняться при начале резки.

10. Индикация режимов затемнения ручной или автоматический.
11. Индикация степени затемнения «SHADE»
12. Индикация значения чувствительности «SENS»

Настраивает начальный порог чувствительности сенсоров срабатывания затемнения.

• Максимальная настройка «7» может потребоваться для сварки на небольших токах,

чтобы светофильтр срабатывал вовремя при начале сварки.

• Минимальная настройка «0» может потребоваться при ярком освещении в месте проведения сварочных работ, чтобы светофильтр не реагировал на другие источники, не относящихся к сварочной дуге.

13. Индикация включения автоматического режима чувствительности «SENS»
14. Индикация значения задержки открытия светофильтра

Задержка открытия устанавливает время открытия светофильтра после окончания сварки. Чтобы не травмировать глаза от яркости сварочной ванны.

15. Индикация включения автоматического режима задержки открытия «DELAY»
16. Индикация включения режима плавного режима открытия светофильтра
17. Индикация светодиода красного цвета

Горит постоянно – сели элементы питания, требуется заменить. Моргает – включен режим шлифовка «GRIND».
