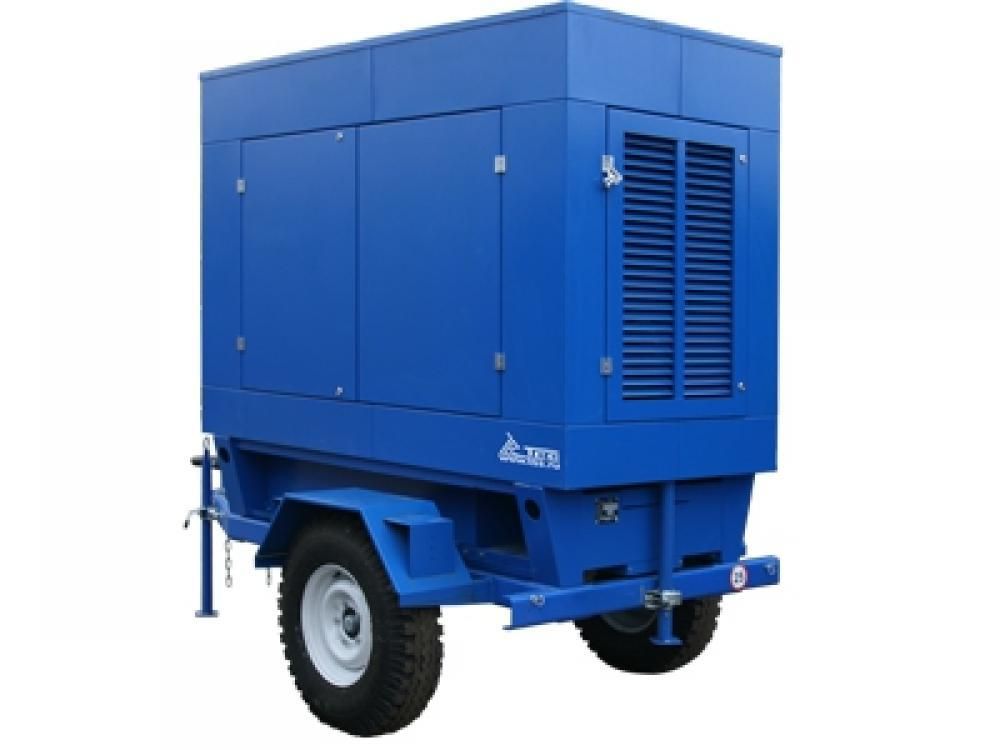

ТСС ЭД-60-Т400-1РПМ1 под капотом на шасси
Краткое описание ТСС ЭД-60-Т400-1РПМ1 под капотом на шасси
Данная ДГУ на базе двигателя ММЗ предназначена для выработки электроэнергии в качестве основного источника электропитания (в отдаленных населенных пунктах, на строительных площадках, в вахтовых поселках, на буровых установках и т.д.) и в качестве резервного источника электропитания, где требуется повышенная надежность энергоснабжения (в энергосистемах предприятий, учреждений образования, медицины, в обеспечении функционирования банков, гостиниц, торговых, складских комплексов и т.п.).
Все комплектующие проходят входной контроль качества, затем обеспечивается полный контроль процесса производства и конечный контроль качества продукции в соответствии с российскими стандартами.
Все ДГУ полностью готовы к работе, укомплектованы глушителем, АКБ, залиты маслом и охлаждающей жидкостью и прошли 2-часовую обкатку.
Соответствие стандартам :
Сертификат соответствия C-RU.АГ75.B.18854 :
соответствие ГОСТ Р 53174-2008,
ГОСТ Р 51318.12-99 (СИСПР 12-97),
ГОСТ 12.1.012-2004, ГОСТ 12.1.003-83
Базовая комплектация:
- Дизельный двигатель в сборе, оборудован системами обеспечения; с непосредственным впрыском топлива, водовоздушным охлаждением и регулятором частоты вращения;
- Генератор одноопорный безщеточный, синхронный, четырехполюсной с обратными диодами, с самовозбуждением и автоматическим регулятором напряжения;
- Рама с интегрированным топливным баком, оснащенным сливным краном. Устройство рамы позволяет производить такелажные работы без дополнительных приспособлений;
- Система электропитания с аккумуляторными батареями, генератором, пусковым стартером;
- Шкаф управления с автоматическим или ручным запуском (от степени автоматизации);
Дополнительная комплектация:
- Предпусковой электроподогреватель охлаждающей жидкости от сети 220 В.
- Предпусковой электроподогреватель масла от сети 220 В
- Предпусковой дизельный подогреватель охлаждающей жидкости ПЖД,
- Внешний топливный бак
- Исполнение на одноили двухосном прицепе или на шасси автомобиля,
- Исполнение в утепленном блок-контейнере «Север», с комплектацией блокконтейнера оборудованием и системами, необходимыми для обеспечения сохранности, работы и обслуживания ДГУ (комплектация и исполнение блок-контейнера согласовывается дополнительно),
Удаленный мониторинг и управление ДГУ :
- с кабельным соединением (расстояние до 300 м),
- через радиосвязь (расстояние до 3000 м)
- через мобильную связь (GSM канал),
- через Интернет (протокол TSP-IP)
Особенности двигателя :
ММЗ ведущий производитель современных дизельных двигателей среди стран СНГ и занимает первое место по количеству выпускаемых двигателей, они имеют высокую надежность и длительный срок службы: более 8000 часов до капитального ремонта. Дизельные двигатели удовлетворяют постоянно меняющимся экологическим требованиям, и соответствуют Евро стандарту.
Дизельный двигатель Д-243 четырехцилиндровый, рядный, четырехтактный дизель, жидкостного охлаждения, со свободным впуском воздуха.
Шкаф управления электростанцией:
Шкаф управления ДГУ производства компании ТСС разрабатывается, изготавливается и программируется индивидуально для каждой станции, основываясь на пожеланиях заказчика и конкретного предназначения станции.
ШУЭ представляет собой металлический шкаф с передней дверцей. Внутри шкафа на задней стенке закреплена монтажная плата, на которой установлены элементы схемы: реле, трансформаторы тока, автоматический выключатель, клеммник, блок предохранителей.
На лицевой панели ШУЭ расположены:
- Кнопка экстренного останова
- Контроллер
- Автоматический выключатель
Система управления электростанцией:
ГК ТСС оснащает электростанции серии «Славянка» системой управления, которая реализована на базе современного цифрового контроллера SMARTGEN HGM-6120 .
Эта система управления реализует в себе интегрированные цифровые технологии отображения параметров сети и электростанции, которые дополняются технологиями ей сетевого применения.
Основные функции системы управления :
- автоматический пуск / останов электростанции,
- измерение параметров сети и параметров работы электростанции,
- сигнализация об нежелательных условиях, которые не влияют на работу электростанции и служат для привлечения внимания оператора,
- отключение и останов электростанции при возникновении условий, критичных для работы электростанции.
КОДОВОЕ ОБОЗНАЧЕНИЕ ДГУ ЭД-60-T400-1РПМ1
Э – передвижное исполнение (вариант : А-стационарное исполнение)
Дприводной двигатель – дизельный
60С – номинальная мощность 60 кВт
Ттрехфазная нагрузка (вариант : без буквы – однофазная нагрузка)
400 – напряжение сети
1 Степень автоматизации (варианты: 2-степень автоматизации)
Р-жидкостное охлаждение (вариант : без буквы – воздушное охлаждение)
П-капотное исполнение
1 – марка двигателя (указана в описании)
Характеристики ТСС ЭД-60-Т400-1РПМ1 под капотом на шасси
Основные параметры
Напряжение сети: | 220/380 В |
Мощность при максимальной нагрузке, кВт | 66 кВт |
Активная мощность: | 60 кВт |
Объем топливного бака: | 150 л |
Расход топлива: | 13.60 л/ч |
Двигатель: | ММЗ Д-246.4 |
Тип старта\запуска: | Ручной |
Тип охлаждения:
?
Тип охлаждения. Сегодня представлены сварочные аппараты с водяным, воздушным, а также комбинированным охлаждением. К примеру, силовой блок сварочного аппарата охлаждается при помощи вентилятора, а сама горелка при помощи водяного охлаждения. При помощи воздушного охлаждения температура внутренних элементов инвертора всегда будет под контролем, а пропускаемый через изолированный канал охлаждения воздух позволяет избежать попадания абразивной пыли или частиц грязи. Циркуляционное водяное охлаждение сварочной горелки позволяет работать без перерывов при ПН=100 % с высокомощными инверторами TIG или MIG/MAG сварки, в которых рабочий диапазон тока достигает 300-600 А.
|
Жидкостное |
Дополнительные параметры
Коэффициент мощности (COS?):
?
Коэффициент мощности (сos φ). Этот параметр указывает на отношение активной мощности сварочного аппарата к его полной составляющей мощности. Чем ближе коэффициент мощности к значению 1, тем больше потребляемой электроэнергии будет уходить на выполнение работы и меньше на дополнительные нагрузки на электросеть. К примеру, при cos ф – 0,93 (7 % - реактивная мощность, 93 % - активная полезная мощность).
|
0.80 |
Габаритные размеры:
?
Габаритные размеры (мм). Габаритные размеры определяют компактность и мобильность устройства. Соответственно, чем они меньше, тем меньше места будет занимать сварочный аппарат, и тем удобней будет с ним передвигаться при работе.
|
3230x1710x2450 |
Вес:
?
Вес (кг). Вес сварочного аппарата часто определяет работы, которые с его помощью можно выполнять. Если легкие аппараты можно переносить с места на место (некоторые из них оснащены ремнями для ношения на плече), то более тяжелые модели требуют стационарного расположения. При этом некоторые модели тяжелых аппаратов оснащаются колесами для более удобной транспортировки и пультами дистанционного регулирования сварочных параметров.
|
1765 кг. |
Тип топлива: | Дизельное топливо |
Ручной старт: | Да |
Электростарт: | Нет |
Выходная мощность 380В: | 66 кВт |
Число цилиндров: | 1 |
Полная мощность: | 83 кВА |
Число тактов двигателя: | 4 |
Колеса: | Есть |
Тип генератора: | Дизельный |
Глушитель генератора: | Есть |
Защита от перегрузок: | Есть |
Защита от низкого уровня масла: | Есть |
Защита от перегрева: | Есть |
Встроенный аккумулятор: | Есть |
Бесщеточный или щеточный генератор: | Бесщеточный |
Страна производства: | Китай |
Гарантийный срок:
?
Срок службы (лет). Данный параметр указывает на гарантированный период эксплуатации устройства, который подтвержден заводом изготовителем.
|
1 |
Мощность при максимальной нагрузке, кВА: | 83 кВА |
Активная мощность: | 75 кВА |
Скорость вращения двигателя (об/мин): | 1500 об/мин |
