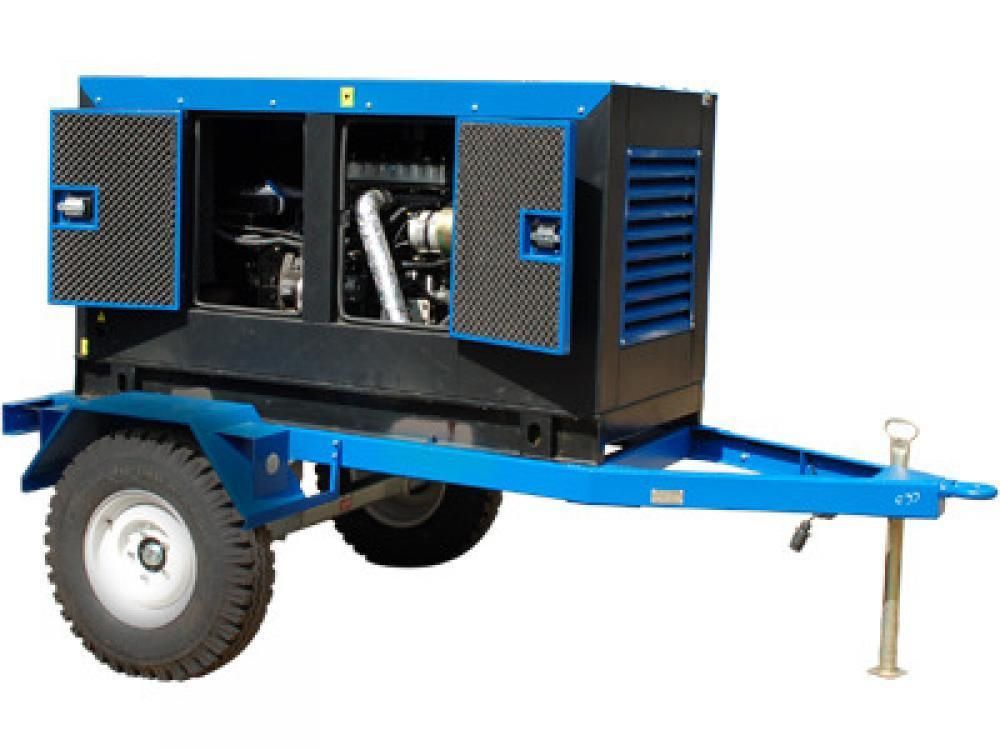

ТСС ЭД-12-Т400-1РКМ13 в кожухе на шасси
Краткое описание ТСС ЭД-12-Т400-1РКМ13 в кожухе на шасси
Данная ДГУ на базе двигателя TSS Diesel предназначена для выработки электроэнергии в качестве основного источника электропитания (в отдаленных населенных пунктах, на строительных площадках, в вахтовых поселках, на буровых установках и т.д.) и в качестве резервных источника электропитания, где требуется повышенная надежность энергоснабжения (в энергосистемах предприятий, учреждений образования, медицины, в обеспечении функционирования банков, гостиниц, торговых, складских комплексов и т.п.).
Все комплектующие проходят входной контроль качества, затем обеспечивается полный контроль процесса производства и конечный контроль качества продукции в соответствии с российскими стандартами.
Все ДГУ полностью готовы к работе, укомплектованы глушителем, АКБ, залиты маслом и охлаждающей жидкостью и прошли 2-часовую обкатку.
Соответствие стандартам :
Сертификат соответствия C-RU.АГ75.B.18854: :
соответствие ГОСТ Р 53174-2008,
ГОСТ Р 51318.12-99 (СИСПР 12-97),
ГОСТ 12.1.012-2004, ГОСТ 12.1.003-83
Базовая комплектация:
- Дизельный двигатель в сборе, оборудован системами обеспечения; с непосредственным впрыском топлива, водовоздушным охлаждением и регулятором частоты вращения;
- Генератор одноопорный безщеточный, синхронный, четырехполюсной с обратными диодами, с самовозбуждением и автоматическим регулятором напряжения;
- Рама с интегрированным топливным баком, оснащенным сливным краном. Устроиство рамы позволяет производить такелажные работы без дополнительных приспособлений;
- Система электропитания с аккумуляторными батареями, генератором, пусковым стартером;
- Шкаф управления с автоматическим или ручным запуском (от степени автоматизации);
Дополнительная комплектация:
- Предпусковой электроподогреватель охлаждающей жидкости от сети 220 В.
- Предпусковой электроподогреватель масла от сети 220 В
- Предпусковой дизельный подогреватель охлаждающей жидкости ПЖД,
- Шумозащитный кожух/Капот для защиты от внешних воздействий.
- Внешний топливный бак
- Исполнение на одно- или двухосном прицепе или на шасси автомобиля,
- Исполнение в утепленном блок-контейнере «Север», с комплектацией блок- контейнера оборудованием и системами, необходимыми для обеспечения сохранности, работы и обслуживания ДГУ (комплектация и исполнение блок-контейнера согласовывается дополнительно).
Удаленный мониторинг и управление ДГУ :
- с кабельным соединением (расстояние до 300 м),
- через радиосвязь (расстояние до 3000 м)
- через мобильную связь (GSM канал),
- через Интернет (протокол TSP-IP)
Особенности двигателя TSS Diesel:
- Низкий уровень шума: Составной картер двигателя и произведенный по последней технологии коленчатый вал обеспечивают низкий уровень шума двигателя.
- Отличные динамические характеристики: максимальный крутящий момент, как на средних, так и на низких оборотах.
Высокая надежность
В компании работает современный центр исследований и разработок новых продуктов. В исследовании и разработке дизельных двигателей, компания сотрудничает с лучшими европейскими организациями принимающими участие в R&D (Research& Development-научно-исследовательские и опытно-конструкторские работы), с тем чтобы обеспечить передовые технологические стандарты.
Безопасность и стабильность
В двигателе предусмотрен цифровой мониторинг основных параметров таких как: температура воды и масла, давление масла, скорость двигателя и т.д., также предусмотрен аварийный останов, что обеспечивает безопасное использование двигателя.
Двигатели производятся с 1993 года. Благодаря передовым технологиям, высокому потенциалу, проверенному качеству и широкому комплексу услуг, компания создала непревзойденную репутацию на рынке.
Шкаф управления электростанцией:
Шкаф управления ДГУ производства компании ТСС разрабатывается, изготавливается и программируется индивидуально для каждой станции, основываясь на пожеланиях заказчика и конкретного предназначения станции.
ШУЭ представляет собой металлический шкаф с передней дверцей. Внутри шкафа на задней стенке закреплена монтажная плата, на которой установлены элементы схемы: реле, трансформаторы тока, автоматический выключатель, клеммник, блок предохранителей.
На лицевой панели ШУЭ расположены:
- Автоматический выключатель
- Аварийный сигнализатор
- Кнопка экстренного останова
- Контроллер
- Тумблер подачи питания
Система управления электростанцией:
ГК ТСС оснащает электростанции серии Стандарт системой управления, которая реализована на базе современного цифрового контроллера Harsen серии GU641.Эта система управления реализует в себе интегрированные цифровые технологии отображения параметров сети и электростанции, которые дополняются технологиями ей сетевого применения
Основные функции системы управления :
- автоматический пуск / останов электростанции,-измерение параметров сети и параметров работы электростанции,
- сигнализация об нежелательных условиях, которые не влияют на работу электростанции и служат для привлечения внимания оператора,
- отключение и останов электростанции при возникновении условий, критичных для работы электростанции.
КОДОВОЕ ОБОЗНАЧЕНИЕ ДГУ ЭД-12-T400-1РКМ13
А-стационарное исполнение (вариант : Э – передвижное исполнение)
Д- приводной двигатель – дизельный
12 – номинальная мощность 12 кВт
Т- трехфазная нагрузка (вариант : без буквы – однофазная нагрузка)
400 – напряжение сети
1 - Степень автоматизации (варианты: 2-степень автоматизации)
Р-жидкостное охлаждение (вариант : без буквы – воздушное охлаждение)
К-кожухное или капотное исполнение
13 – марка двигателя (указана в описании)
Характеристики ТСС ЭД-12-Т400-1РКМ13 в кожухе на шасси
Основные параметры
Напряжение сети: | 220/380 В |
Мощность при максимальной нагрузке, кВт | 14 кВт |
Активная мощность: | 12 кВт |
Объем топливного бака: | 55 л |
Расход топлива: | 2.60 л/ч |
Двигатель: | TDQ 15 4L |
Тип старта\запуска: | Ручной |
Тип охлаждения:
?
Тип охлаждения. Сегодня представлены сварочные аппараты с водяным, воздушным, а также комбинированным охлаждением. К примеру, силовой блок сварочного аппарата охлаждается при помощи вентилятора, а сама горелка при помощи водяного охлаждения. При помощи воздушного охлаждения температура внутренних элементов инвертора всегда будет под контролем, а пропускаемый через изолированный канал охлаждения воздух позволяет избежать попадания абразивной пыли или частиц грязи. Циркуляционное водяное охлаждение сварочной горелки позволяет работать без перерывов при ПН=100 % с высокомощными инверторами TIG или MIG/MAG сварки, в которых рабочий диапазон тока достигает 300-600 А.
|
Газовое\Жидкостное |
Дополнительные параметры
Коэффициент мощности (COS?):
?
Коэффициент мощности (сos φ). Этот параметр указывает на отношение активной мощности сварочного аппарата к его полной составляющей мощности. Чем ближе коэффициент мощности к значению 1, тем больше потребляемой электроэнергии будет уходить на выполнение работы и меньше на дополнительные нагрузки на электросеть. К примеру, при cos ф – 0,93 (7 % - реактивная мощность, 93 % - активная полезная мощность).
|
0.80 |
Габаритные размеры:
?
Габаритные размеры (мм). Габаритные размеры определяют компактность и мобильность устройства. Соответственно, чем они меньше, тем меньше места будет занимать сварочный аппарат, и тем удобней будет с ним передвигаться при работе.
|
3300х1700х2000 |
Вес:
?
Вес (кг). Вес сварочного аппарата часто определяет работы, которые с его помощью можно выполнять. Если легкие аппараты можно переносить с места на место (некоторые из них оснащены ремнями для ношения на плече), то более тяжелые модели требуют стационарного расположения. При этом некоторые модели тяжелых аппаратов оснащаются колесами для более удобной транспортировки и пультами дистанционного регулирования сварочных параметров.
|
980 кг. |
Тип топлива: | Дизельное топливо |
Ручной старт: | Да |
Выходная мощность 380В: | 14 кВт |
Число тактов двигателя: | 4 |
Колеса: | Есть |
Тип генератора: | Дизельный |
Глушитель генератора: | Есть |
Защита от перегрузок: | Есть |
Защита от низкого уровня масла: | Есть |
Защита от перегрева: | Есть |
Встроенный аккумулятор: | Есть |
Бесщеточный или щеточный генератор: | Бесщеточный |
Страна производства: | Китай |
Гарантийный срок:
?
Срок службы (лет). Данный параметр указывает на гарантированный период эксплуатации устройства, который подтвержден заводом изготовителем.
|
1 |
Мощность при максимальной нагрузке, кВА: | 18 кВА |
Активная мощность: | 15 кВА |
Скорость вращения двигателя (об/мин): | 1500 об/мин |
*Внимание: описание и характеристики товара носят информационный характер и могут отличаться от представленных в технической документации производителя. Убедительно просим Вас при покупке проверять наличие желаемых функций и характеристик.
Оцените работу этого аппарата в нашем демо-зале
Чтобы принять взвешенное решение о покупке, лучше сравнить разные модели оборудования в работе. Приезжайте в наш демонстрационный зал и у Вас будет такая возможность.
Подробнее про запись на демонстрацию оборудованияПочему купить ТСС ЭД-12-Т400-1РКМ13 в кожухе на шасси нужно именно у нас?
- Доставка ТСС ЭД-12-Т400-1РКМ13 в кожухе на шасси в любой город России.
- Официальная гарантия на все товары ТСС.
- Для юр.лиц - полный комплект документов. Торг-12 + Счет-фактура. Стоимость оборудования указана с НДС.
- Лучшие цены которые Вы можете найти :)
Сертификаты и учредительные документы
Аналоги дизельного генератора ТСС ЭД-12-Т400-1РКМ13 в кожухе на шасси
Этот товар |
Аналоги |
|||||
ТСС ЭД-12-Т400-1РКМ13 в кожухе на шасси | Fubag DS 7000 DA ES | Fubag DS 11000 AC ES | Skat УГД-15000EТ | Skat УГД-6000Е | Арктика АД-50-Т400-2Р в кожухе | |
0 руб. | 136 030 руб. | 449 480 руб. | 436 500 руб. | 151 300 руб. | 820 547 руб. | |
Напряжение сети, В | 220/380 | 220/380 | 220 | 220/380 | 220 | 220/380 |
Активная мощность, кВт | 12 | 5 | - | 15 | 6 | 50 |
Тип генератора | Дизельный | Дизельный | Дизельный | Дизельный | Дизельный | Дизельный |
Мощность при максимальной нагрузке, кВт | 14 | 5,6 | - | 16 | 6,5 | 55 |
Объем топливного бака, л | 55 | 12,5 | 50 | 32 | 14 | 140 |
Электростарт | - | - | - | - | Да | Да |
Уровень шума | - | 82 | 69 | 85 | 79 | - |
Расход топлива, л/ч | 2,6 | - | - | 4 | 2,3 | 11,6 |
Объем двигателя, куб. см | - | - | - | - | 477 | 4300 |
Время автономной работы (на 1 баке, на макс загрузке), ч | - | - | - | 7,4 | - | - |
Коэффициент мощности | 0,8 | 0,8 | 1 | - | 1 | 0,8 |
Число цилиндров | - | - | - | - | - | 4 |
Число тактов двигателя | 4 | 4 | - | - | 4 | - |
Гарантия, лет | 1 | 2 | - | - | 1 | 1 |
Охлаждение | Газовое\Жидкостное | Воздушное | - | - | Воздушное | Жидкостное |
Класс защиты | - | IP23 | - | - | IP23 | IP 21 |
Вес, кг | 980 | 99 | 278,5 | 231 | 116 | 1065 |
Габаритные размеры, мм | 3300х1700х2000 | 770x475x590 | 1152х654х925 | 1100х690х810 | 770х535х680 | 2280x1050x1220 |
