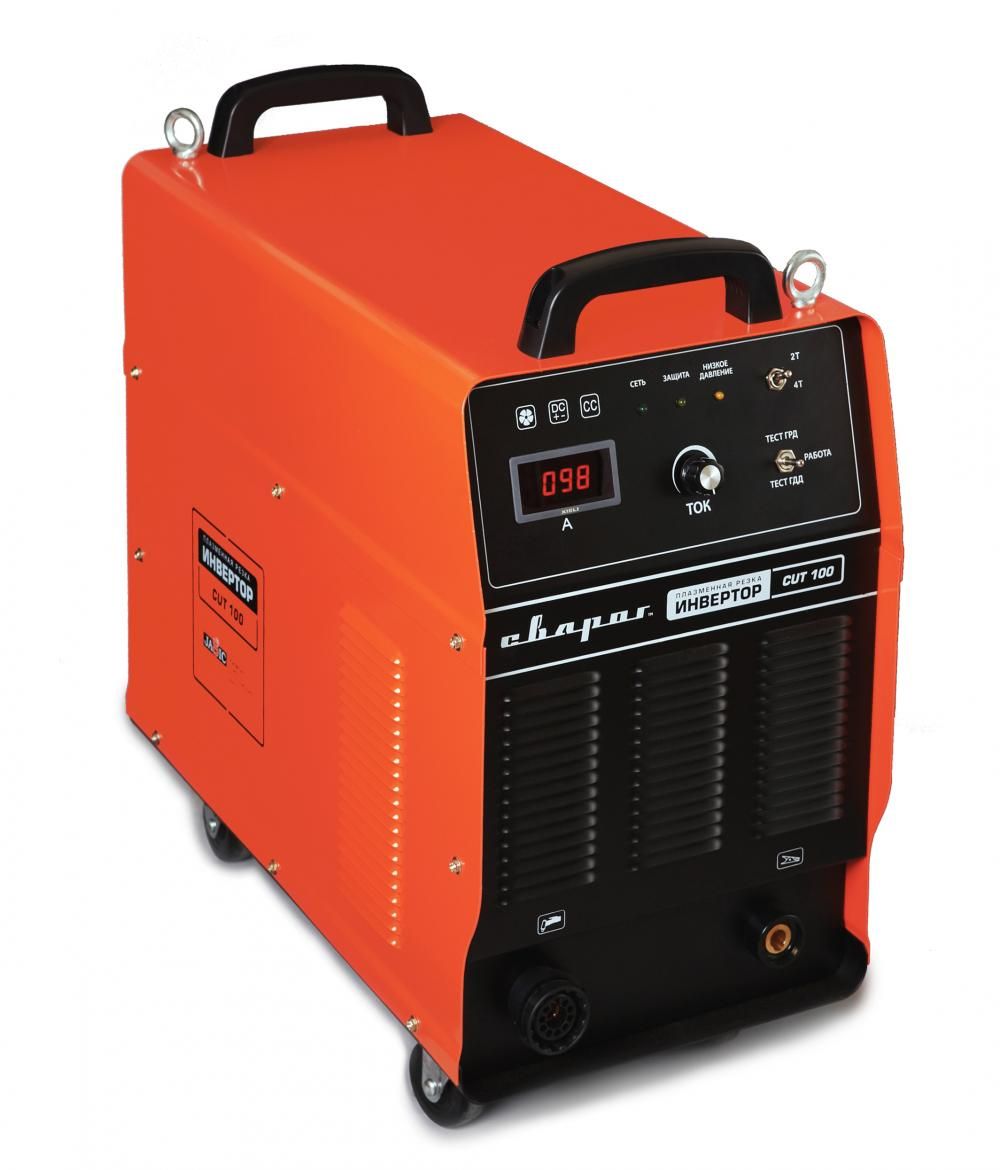

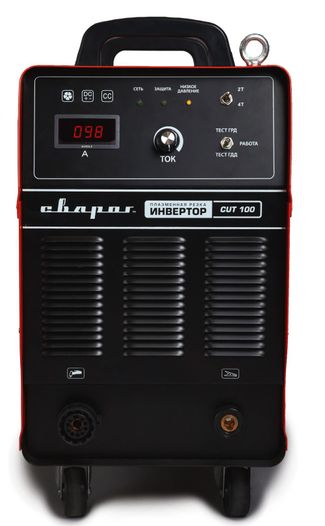

Сварог CUT 100 (J78) Мощный и надежный инвертор CUT 100 (J78) для воздушно-плазменной резки построен на современных IGBT транзисторах (SIEMENS). Благодаря широкому диапазону рабочего тока 20–100 А и высокому давлению поступающего воздуха от 0,6 МПа аппарат позволяет раскраивать металлические изделия толщиной до 35 мм. Сварог CUT 100 (J78)

Плазморез Сварог CUT 100 (J78)

Артикул:
Артикул:
Последняя цена: 227 623 р.
Аналогичный товар Сварог REAL CUT 100 NHF (L22101)
206 930 р. Подробнее
Аналогичный товар Сварог REAL CUT 100 NHF (L22101)
206 930 р. Подробнее

Краткое описание Сварог CUT 100 (J78)

Мощный и надежный инвертор CUT 100 (J78) для воздушно-плазменной резки построен на современных IGBT транзисторах (SIEMENS). Благодаря широкому диапазону рабочего тока 20–100 А и высокому давлению поступающего воздуха от 0,6 МПа аппарат позволяет раскраивать металлические изделия толщиной до 35 мм. Режим работы 2Т/4Т и высокочастотное возбуждение факела обеспечивают высокую эффективность инвертора при работе в любых условиях. Улучшенная система вентиляции, питание от трехфазной сети 380 В, встроенная защита от поражения током, тумблер для проверки подачи сжатого воздуха и индикатор низкого входного давления создают безопасные условия для высококачественной и производительной резки и раскроя сплавов цветных и черных металлов в производственных условиях.

Мощные IGBT модули второго поколения

В конструкции CUT 100 (J78) применяются современные транзисторы типа IGBT от немецкого концерна SIEMENS. Цифровая система управления аппарата построена на передовом чипсете DSP Atmel. Благодаря этому инвертор для воздушно-плазменной резки демонстрирует великолепные технические параметры: высокий КПД от 88 %, высокий коэффициент мощности от 0,8 и продолжительность включения ПН от 60 % при I = max. Также стоит отметить, что современная инверторная технология с электронным блоком управления автоматически поддерживает заданные параметры резчика на протяжении всего цикла.

Высокотемпературная плазменная дуга

При работе с профессиональным аппаратом CUT 100 (J78) необходимо обеспечить подачу сжатого воздуха с номинальным давлением от 0,6 МПа и скоростью подачи воздуха от 250 л/мин. Наличие осциллятора позволяет легко возбудить факел в любых условиях нажатием кнопки на резаке. При этом столб дуги, обжатый под высоким давлением, нагревается до высокой температуры 10000–15000 °С, превращаясь в мощную плазменную дугу. Встроенные режимы резки 2Т/4Т позволяют эффективно работать с аппаратом при коротких или продолжительных резах. Благодаря точной концентрации тепла резчик может выполнять раскрой под острыми или тупыми углами 5° и 10°, формируя кромку с обратным углом. Такой вид раскроя часто применяется при демонтаже или возведении металлоконструкций с множеством ребер жесткости и соединений. Кроме этого, существует возможность выполнять фигурный рез внутри металлического изделия. Диапазон рабочего тока 20–100 А и высокотемпературная мощная плазменная дуга открывают широкие возможности для раскроя легированных и низкоуглеродистых сталей, алюминия и других цветных металлов, а также сплавов на их основе толщиной до 35 мм. При этом формируется идеальный рез, который практически не требует механической доработки, что повышает эффективность и производительность.

Трехфазное питание 380 В

Кроме сжатого воздуха, к инверторному аппарату CUT 100 (J78) необходимо обеспечить подключение трехфазной сети 380 В. Электронный блок стабилизации сглаживает колебания питающего напряжения. Кроме этого, в случае резких скачков электросети в аппарате предусмотрена защита от перегрузки с автоматическим отключением инвертора.

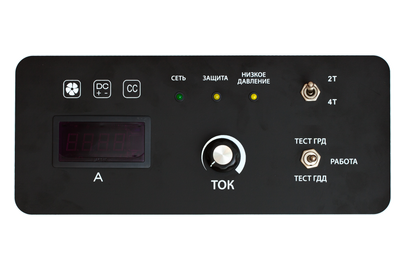

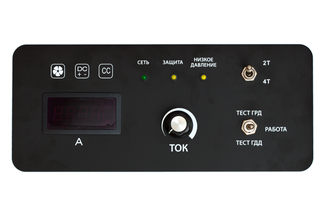

Удобная панель управления

Наличие цифрового дисплея на панели CUT 100 (J78) позволяет резчику быстро и точно выставить требуемую величину рабочего тока в диапазоне от 20 до 100 А. Отдельный тумблер выбора режима 2Т/4Т и тумблер для теста газа обеспечивают прямой доступ к основным режимам и функциям инвертора. Встроенная защита от перегрузки по току и мощный вентилятор гарантируют надежность и продолжительную работу аппарата даже при интенсивной эксплуатации при предельных нагрузках. В корпусе предусмотрены воздухоотводящие каналы, которые более эффективно выводят горячий воздух наружу. Кроме этого, корпус CUT 100 (J78) выполнен из листовой и высокопрочной стали, которая исключает механические повреждения, а удобные рукоятки и рым-болты создают дополнительный комфорт при транспортировке инвертора. Остается добавить, что благодаря плазменной технологии обеспечивается высокий уровень безопасности для резчика, так как не требуется применение взрывоопасных газовых баллонов и легковоспламеняющихся веществ.

Особенности:

  • IGBT транзисторы компании SIEMENS;
  • режимы 2Т/4Т;
  • высокотемпературная плазменная дуга;
  • диапазон тока 20–100 А;
  • толщина разрезаемого металла до 35 мм;
  • питание 380 В;
  • информационный дисплей;
  • функция «Тест газа»;
  • улучшенная система охлаждения;
  • защита от перегрева и перегрузки;
  • индикатор низкого давления сжатого воздуха;
  • рым-болты и удобные рукоятки для транспортировки;
  • гарантия 24 месяца.

Комплект поставки:

  • Инверторный аппарат воздушно-плазменной резки - 1 шт
  • Плазменный резак в сборе CS 101, 6 м - 1 шт
  • Клемма заземления в сборе 200 А, 3 м - 1 шт
  • Комплект ЗИП - 1 шт
  • Манометр - 1 шт
  • Паспорт - 1 шт
  • Руководство по эксплуатации - 1 шт

Характеристики Сварог CUT 100 (J78)

Основные параметры

Напряжение сети: 380 В (±15%)
Ток резки: 20 - 100 A
Максимальная толщина реза: 35 мм
Напряжение холостого хода:
?
Напряжение холостого хода (В) – напряжение, подающееся на деталь перед тем, как вы преступите к сварке. Данный параметр влияет на скорость и безопасность возбуждения дуги. Чем выше его значение, тем быстрее и легче происходит возбуждение дуги, но больше опасность поражения электрическим током.
350 В

Дополнительные параметры

Класс защиты:
?
Степень защиты (IP). Этот параметр указывает на степень защищенности сварочного аппарата от воздействия внешних факторов. Чем выше это значение, тем устройство надежней и его можно использовать практически в любых условиях при повышенной влажности или запыленности.
IP21S
Коэффициент мощности (COS?):
?
Коэффициент мощности (сos φ). Этот параметр указывает на отношение активной мощности сварочного аппарата к его полной составляющей мощности. Чем ближе коэффициент мощности к значению 1, тем больше потребляемой электроэнергии будет уходить на выполнение работы и меньше на дополнительные нагрузки на электросеть. К примеру, при cos ф – 0,93 (7 % - реактивная мощность, 93 % - активная полезная мощность).
0.80
КПД:
?
Коэффициент полезного действия КПД (%). Чем ближе данное значение к 100 %, тем более эффективно будет работать сварочный аппарат, поскольку больше потребляемой электроэнергии будет уходить на выполнение работы и меньше тратиться вхолостую.
85
Потребляемая мощность:
?
Потребляемая мощность (кВа). Параметр, от которого зависит расход электроэнергии при осуществлении работ и, соответственно, ее стоимость.
19.60 кВА
Габаритные размеры:
?
Габаритные размеры (мм). Габаритные размеры определяют компактность и мобильность устройства. Соответственно, чем они меньше, тем меньше места будет занимать сварочный аппарат, и тем удобней будет с ним передвигаться при работе.
610x325x575
Вес:
?
Вес (кг). Вес сварочного аппарата часто определяет работы, которые с его помощью можно выполнять. Если легкие аппараты можно переносить с места на место (некоторые из них оснащены ремнями для ношения на плече), то более тяжелые модели требуют стационарного расположения. При этом некоторые модели тяжелых аппаратов оснащаются колесами для более удобной транспортировки и пультами дистанционного регулирования сварочных параметров.
46 кг.
Расход воздуха: 250 л/мин
Давление воздуха: 6 Бар
Класс изоляции:
?
Класс изоляции. Данный параметр характеризует максимальный предел стойкости материалов при нагреве внутри сварочного аппарата. Всего представлено 7 классов изоляции. Минимальный Y – 90 °С (изоляция из хлопка, целлюлозы, шелка), максимальный С – более 180 °С (изоляция из кварца, стекла, керамики их комбинаций).
F
Ток резки при ПВ 100%: 77 А
Гарантийный срок:
?
Срок службы (лет). Данный параметр указывает на гарантированный период эксплуатации устройства, который подтвержден заводом изготовителем.
5
ПВ %:
?
Продолжительность нагрузки (%). Данный параметр имеет обозначение «ПН» или «ПВ» и обозначает продолжительность непрерывной работы сварочного устройства при разных нагрузках. Чем выше это значение, тем дольше можно выполнять сварочные работы без дополнительных перерывов.
60
Частота сети, Гц: 50 Гц
Способ возбуждения дуги высокочастотный


*Внимание: описание и характеристики товара носят информационный характер и могут отличаться от представленных в технической документации производителя. Убедительно просим Вас при покупке проверять наличие желаемых функций и характеристик.

Инструкция по эксплуатации

Оцените работу этого аппарата в нашем демо-зале

Чтобы принять взвешенное решение о покупке, лучше сравнить разные модели оборудования в работе. Приезжайте в наш демонстрационный зал и у Вас будет такая возможность.

Подробнее про запись на демонстрацию оборудования

Почему купить Сварог CUT 100 (J78) нужно именно у нас?

  • Доставка Сварог CUT 100 (J78) в любой город России.
  • Официальная гарантия на все товары Сварог.
  • Для юр.лиц - полный комплект документов. Торг-12 + Счет-фактура. Стоимость оборудования указана с НДС.
  • Лучшие цены которые Вы можете найти :)

Сертификаты и учредительные документы

  • gosreg
  • inn
