Triton CUT 80 PN TRITON CUT 80 PN – современный аппарат для воздушно­-плазменной резки. Устройство используется для резки большого объема металла и металлоконструкций толщиной до 26 мм. Современная технология «Мягкой коммутации», режим работы 2Т/4Т и отсутствие высокочастотного HF поджига позволяют использовать инвертор в ЧПУ для решения ряда производственных задач с высокими требованиями к качеству реза. Triton CUT 80 PN

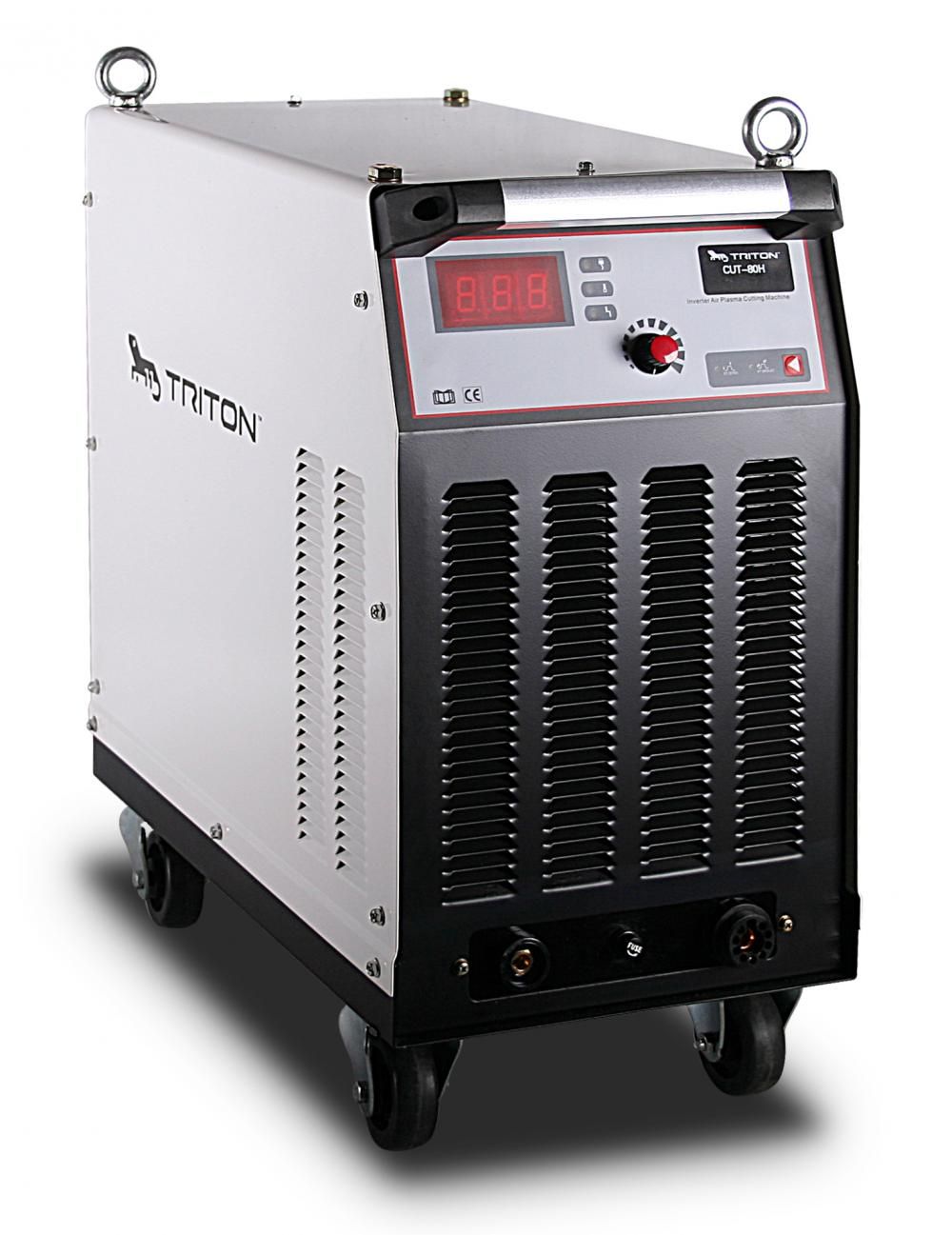

Плазморез Triton CUT 80 PN

Артикул:
Артикул:
Последняя цена: 155 023 р.
Аналогичный товар Triton CUT 70 PN
140 930 р. Подробнее
Аналогичный товар Triton CUT 70 PN
140 930 р. Подробнее

Краткое описание Triton CUT 80 PN

TRITON CUT 80 PN – современный аппарат для воздушно­-плазменной резки. Устройство используется для резки большого объема металла и металлоконструкций толщиной до 26 мм. Современная  технология  «Мягкой  коммутации»,  режим  работы  2Т/4Т  и  отсутствие высокочастотного HF поджига позволяют использовать инвертор в ЧПУ для решения ряда производственных задач с высокими требованиями к качеству реза.

Технология Soft Switch

Силовая часть инвертора собрана из современных IGBT модулей по технологии «Мягкая коммутация».  Благодаря  этому  в  процессе  работы  переключение  биполярных транзисторов  происходит  с  небольшим  смещением  фаз.  В  результате  значительно сокращаются  тепловые  потери  и  нагрев  IGBT  модулей,  что  увеличивает  срок  службы транзисторов.  За  счет  исключения  резких  скачков  тока  повышается  стабильность  цикла воздушно­-плазменной  резки.  Кроме  этого,  технология  Soft  Switch  повышает  КПД инвертора, снижает вероятность пробоя или перегрева, увеличивая тем самым надежность аппарата, а также снижая требования к качеству питающей сети.

Идеальный срез

С помощью  струи плазмы  с  высокой  температурой и  скоростью потока  срез получается идеально ровным и чистым. В результате качество кромки  гораздо выше, чем у  газовых резаков. Зачастую не требуется выполнять доработку поверхности реза, что увеличивает производительность при работе с аппаратом. За счет высокой скорости и узкой зоне реза поверхность  обрабатываемой  детали  не  деформируется,  сохраняя  все  геометрические параметры  изделия. Такое  преимущество  позволяет  применять TRITON CUT  80 PN  для высокоточной и аккуратной резки металлических изделий толщиной от 2 мм.

Пневмоподжиг

В  инверторе  TRITON  CUT  80  PN  реализован  пневмоподжиг.  В  этом  режиме  поджиг осуществляется  не  между  электродом  и  заготовкой,  а  внутри  самой  горелки  между катодом  и  соплом.  При  подаче  воздуха  электрод  приподнимается,  а  при  опускании замыкает  цепь  внутри  плазмопатрона.  Таким  образом,  можно  резать  металлические изделия со слоем краски или ржавчины, достигая  стабильности и высокого качества реза. Стоит  отметить,  что  отсутствие  высокочастотных  импульсов  с  высоковольтным напряжением  в  момент  розжига  исключает  наводку  на  оборудование,  поэтому  аппарат TRITON CUT 80 PN идеально подходит для аппаратов портальной резки.

Возможность использовать в ЧПУ

Универсальный аппарат плазменной резки TRITON CUT 80 PN разработан специально с расчетом на применение в портальных машинах резки с ЧПУ. Благодаря пневмоподжигу при работе отсутствуют помехи и наводки, которые могут влиять на работу электроники станка с ЧПУ. В результате достигается высокая стабильность и производительность реза при обработке металлических изделий толщиной от 1 до 26 мм.

Режимы 2Т и 4Т

В зависимости от поставленной задачи и длины реза можно оптимально настроить работу горелки,  выбирая  режим  2Т  или  4Т.  При  выборе  режима  2Т  дуга  зажигается  и  будет гореть до тех пор, пока нажата кнопка на горелке. Для окончания цикла реза достаточно отпустить кнопку на горелке. Режим 2Т станет незаменим для фигурных и точных работ, а также  при  небольших  объемах  резки.  В  режиме  4Т  при  нажатии  и  отпускании  кнопки происходит поджиг дуги, которая будет автоматически гореть без удержания кнопки. Для завершения  цикла  реза  достаточно  повторно  нажать  и  отпустить  кнопку  на  горелке. Режим 4Т применяется для большого объема работ и при длительных резах.

Увеличенный ресурс расходных материалов

Ресурса  одного  комплекта  расходных  материалов  хватит,  чтобы  пройти  более  600  м высококачественного реза и выполнить свыше 3000 проколов.

Высокая производительность

Надежный  инвертор  с  выходным  током  до  80 А  при  средней  температуре  окружающей среды  40 °C  гарантирует  высокую  продолжительность  включения  до  60 %  при максимальной  нагрузке.  Таким  образом,  аппарат  готов  к  эксплуатации  в  напряженных тяжелых условиях, где требуется износостойкость и выносливость при высоком качестве реза и производительности.

Функция POST GAS

Благодаря  функции  POST  GAS  после  окончания  реза  автоматически  продолжает подаваться газ до полного охлаждения горелки, тем самым увеличивая ресурс расходных материалов и снижая производственные расходы.

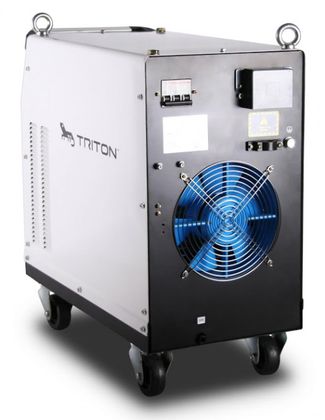

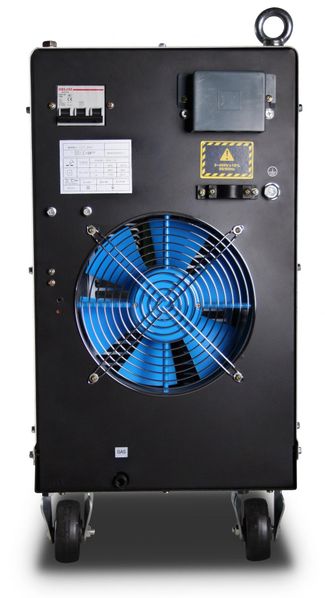

Улучшенная система охлаждения

В  процессе  эксплуатации  интеллектуальная  система  управления  встроенным вентилятором обеспечивает эффективное охлаждение аппарата. Кроме этого, на передней и  боковых  панелях  корпуса  предусмотрены  воздухоотводящие  отверстия,  которые позволяют эффективно удалять горячий воздух наружу. Стоит отметить, что продуманная модульная  конструкция  инвертора  и  изолированные  каналы  охлаждения  исключают прямой  контакт  электронных  компонентов  с  охлаждающим  воздухом,  повышая  тем самым надежность инвертора, исключается попадание пыли на IGBT модули.

Надежность

Встроенная защита от перегрузки или перегрева инвертора  гарантирует за доли секунды обесточить аппарат в случае возникновения предаварийной ситуации. Также в устройстве предусмотрена  защита  от  короткого  замыкания,  гарантируя  высокий  уровень безопасности при работе с TRITON CUT 80 PN.

Изоляция силовых элементов

Все платы управления и силовые платы покрыты двойным слоем специального лака. Он предохраняет  электронные  компоненты  от  короткого замыкания  при  конденсации  влаги (например,  если  аппарат  перемещен  с  холодного  воздуха  в  теплое  помещение)  или  от попадания металлической пыли или стружек.Монтажные  ножки  силовых  транзисторов  покрыты  термостойким  силиконом,  что исключает пробой и выход из строя силовой части аппарата.Боковые  стенки  корпуса  дополнительно  покрыты  диэлектриком.  Таким  образом,  при случайном ударе крышка корпуса не закоротит силовые элементы.

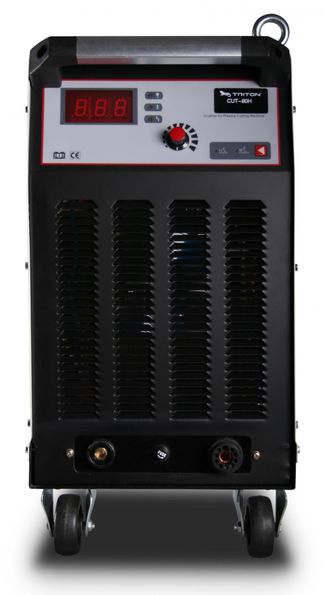

Информативная панель управления

Благодаря удобному регулятору, ЖК­-дисплею и кнопкам выбора режима работы горелки процесс  настройки  аппарата  не  займет  много  времени.  Кроме  этого,  на  эргономичной панели  управления  предусмотрены  световые  индикаторы,  которые  проинформируют  в случае перегрева или перегрузки аппарата.

Стандартные разъемы

Для  подключения  воздушных  шлангов  и  резака  применяются  стандартные  разъемы  для подключения, которые удобно расположены в нижней части передней панели инвертора. Таким  образом,  процесс  подключения  не  займет  много  времени.  Стоит  отметить,  что стандартные разъемы позволяют использовать в работе горелки от других производителей в зависимости от объема и вида выполняемых работ.

Высокая ремонтопригодность

Благодаря  модульной  конструкции  основных  цепей  аппарата  обеспечивается  легкий  и быстрый  процесс  ремонта  с  заменой  только  неисправного  блока  без  необходимости замены всей платы целиком.

Питание

Для питания TRITON CUT 80 PN требуется 3­-х фазный источник на 380 В и мощностью не  менее  12  кВт.  Также  доступно  использование  автономных  генераторов  достаточной мощности,  которые  имеют  выход  на  380 В,  позволяя  использовать  инвертор  для выполнения задач на удаленных объектах.

Параметры компрессора

Для  стабильной  работы  инвертора  необходим  источник  сжатого  воздуха  с  выходным давлением  не  менее  6-­7  атмосфер,  так  как  рабочее  давление  на  выходе  резака  в зависимости от величины тока и толщины обрабатываемого изделия может варьироваться от 2 до 6 атмосфер.Даже при интенсивной работе в тяжелых условиях и при максимальной нагрузке расход воздуха не превысит  300  л/мин. Средний  расход  воздуха напрямую зависит  от настроек аппарата, диаметра наконечника и используемой горелки и может варьироваться от 250 до 300 л/мин.

Мобильность и внешний вид

Компактный  корпус  аппарата  выполнен  из  листовой  стали  с  предусмотренными отверстиями  в  передней  и  боковой  панели  для  воздушного  охлаждения.  Специальные рым­-болты  позволяют  транспортировать  инвертор  с  помощью  тельфера  или  тали.  Для удобства  перемещения  устройства  по  производственному  участку  и  горизонтальной поверхности предусмотрена удобная рукоятка и 4 поворотные ролика снизу корпуса.

Особенности:

  • пневмоподжиг;
  • режим 2Т/4Т;
  • мягкое переключение SoftSwitch;
  • современные IGBT модули;
  • информативная панель управления с цифровым дисплеем;
  • транспортировочная тележка;
  • питание от трехфазной сети 380 В;
  • высокая стабильность дуги;
  • эффективная система охлаждения;
  • максимальная толщина реза до 26 мм;
  • стандартные разъемы;
  • компактность и легкий вес;
  • защита от перегрева и перегрузки.

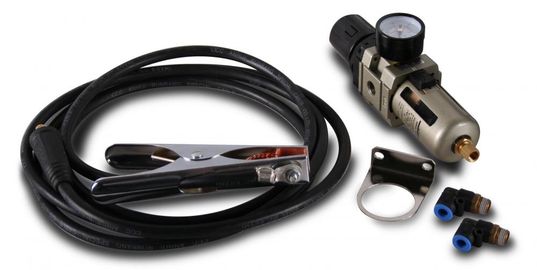

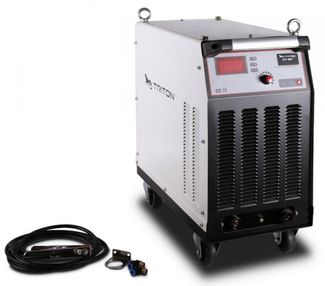

Комплектация:

  • инвертор воздушно­-плазменной резки — 1 шт.;
  • кабель для массы с мощным зажимом;
  • кронштейн для крепления регулятора на корпус инвертора;
  • гарантийный талон и руководство пользователя.

Характеристики Triton CUT 80 PN

Основные параметры

Напряжение сети: 380 В (323-437)
Ток резки: 20 - 80 A
Максимальная толщина реза: 26 мм
Напряжение холостого хода:
?
Напряжение холостого хода (В) – напряжение, подающееся на деталь перед тем, как вы преступите к сварке. Данный параметр влияет на скорость и безопасность возбуждения дуги. Чем выше его значение, тем быстрее и легче происходит возбуждение дуги, но больше опасность поражения электрическим током.
290 В

Дополнительные параметры

Класс защиты:
?
Степень защиты (IP). Этот параметр указывает на степень защищенности сварочного аппарата от воздействия внешних факторов. Чем выше это значение, тем устройство надежней и его можно использовать практически в любых условиях при повышенной влажности или запыленности.
IP 21
Коэффициент мощности (COS?):
?
Коэффициент мощности (сos φ). Этот параметр указывает на отношение активной мощности сварочного аппарата к его полной составляющей мощности. Чем ближе коэффициент мощности к значению 1, тем больше потребляемой электроэнергии будет уходить на выполнение работы и меньше на дополнительные нагрузки на электросеть. К примеру, при cos ф – 0,93 (7 % - реактивная мощность, 93 % - активная полезная мощность).
0.92
КПД:
?
Коэффициент полезного действия КПД (%). Чем ближе данное значение к 100 %, тем более эффективно будет работать сварочный аппарат, поскольку больше потребляемой электроэнергии будет уходить на выполнение работы и меньше тратиться вхолостую.
60
Потребляемая мощность:
?
Потребляемая мощность (кВа). Параметр, от которого зависит расход электроэнергии при осуществлении работ и, соответственно, ее стоимость.
10.80 кВА
Габаритные размеры:
?
Габаритные размеры (мм). Габаритные размеры определяют компактность и мобильность устройства. Соответственно, чем они меньше, тем меньше места будет занимать сварочный аппарат, и тем удобней будет с ним передвигаться при работе.
540x306x637
Вес:
?
Вес (кг). Вес сварочного аппарата часто определяет работы, которые с его помощью можно выполнять. Если легкие аппараты можно переносить с места на место (некоторые из них оснащены ремнями для ношения на плече), то более тяжелые модели требуют стационарного расположения. При этом некоторые модели тяжелых аппаратов оснащаются колесами для более удобной транспортировки и пультами дистанционного регулирования сварочных параметров.
41 кг.
Расход воздуха: 295 л/мин
Давление воздуха: 5 Бар
Страна производства: Китай
Гарантийный срок:
?
Срок службы (лет). Данный параметр указывает на гарантированный период эксплуатации устройства, который подтвержден заводом изготовителем.
5
ПВ %:
?
Продолжительность нагрузки (%). Данный параметр имеет обозначение «ПН» или «ПВ» и обозначает продолжительность непрерывной работы сварочного устройства при разных нагрузках. Чем выше это значение, тем дольше можно выполнять сварочные работы без дополнительных перерывов.
60
Способ возбуждения дуги высокочастотный
